Este tipo de fabricación implica la implementación de un proceso de producción de alta precisión, como la nueva línea de producción diseñada por Sandmann Company para fabricar viales de plástico mediante un proceso de inyección. Estas piezas tienen 26 mm de diámetro, con un bisel que se utiliza para perforar el sello de la membrana. Se deben medir 4 lados de cada una de las 32 partes hechas cada 10 segundos (2 para mediciones de altura y 2 más para verificar los biseles).

“Sabíamos que sería difícil encontrar una solución que pudiera enfrentar el desafío; ser lo suficientemente rápido y cumplir con nuestros requisitos en términos de precisión «, dice Eric Daniel, Director de Mantenimiento en planta.

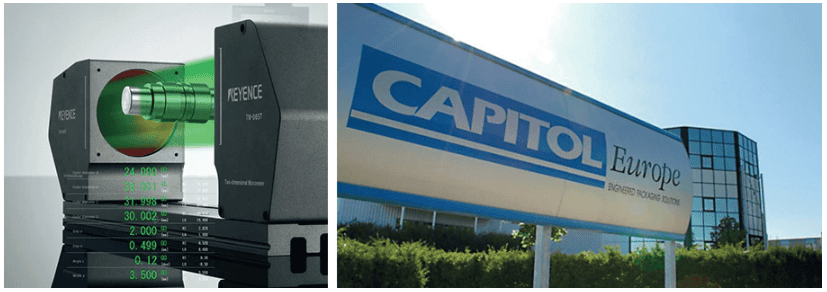

Capitol Europe optó por una solución innovadora que permite la medición en línea 2D de alta velocidad con un nivel de precisión de 1 micra: el sensor de medición TM-3000. Este sistema elimina las inspecciones fuera de línea que dependen de las habilidades del operario. El micrómetro óptico 2D presenta una controladora de alta velocidad y 2 circuitos DSP dedicados al procesamiento de imágenes que le permiten medir hasta 1.800 partes por minuto.

Utilizando una lente telecéntrica, transmite un haz de luz colimada. Esto evita la variación en la imagen proyectada en el elemento receptor, independientemente de la posición del objeto. La tecnología CMOS 2D detecta la transición entre áreas oscuras y claras y mide las dimensiones del objeto. Este proceso, que también soporta superficies reflectantes, garantiza niveles de precisión de 0.5 μm a 3 μm según el modelo, con niveles de repetibilidad de +/- 0.06 μm a +/- 0.2 μm. El rango de medición alcanza 65 mm a una distancia máxima de 270 mm entre el transmisor y el receptor.

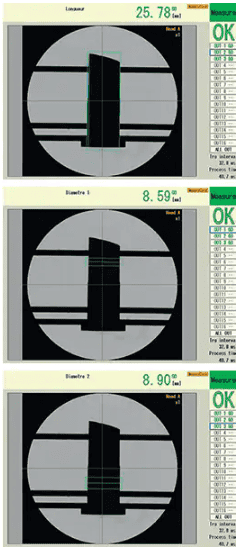

Los micrómetros de la serie TM-3000 pueden medir hasta 16 puntos y proporcionan más de 15 modos de medición: diámetro, distancia central, coordenadas del punto de intersección, ángulo, altura, escalón, distancia a una perpendicular, radio, circularidad, etc.

“Hemos fabricado 11.000.000 de piezas desde que se instaló el TM-3000. No hemos tenido ningún problema de medición, y el nivel de precisión se mantiene estable en 0.03 mm. Hemos obtenido el resultado con varias mediciones repetidas de un lote de producción. El resultado muestra un notable grado de precisión, porque nuestras piezas tienen una forma irregular «, confirma el hecho Eric Daniel

Además de los niveles de rendimiento únicos mostrados por los micrómetros ópticos TM-3000, son fáciles de instalar y configurar. «Mi compañero a cargo del sistema lo dominó en 10 minutos y la instalación no tardó casi nada», concluye Eric Daniel; Los niveles de rendimiento de la sistema de medición industrial TM-3000 le han dado ideas para otros usos de inspección.

Vea la noticia completa en:
https://www.keyence.com/solutions/case-studies/capitaleurope.jsp
